工業的發展推動旋轉接頭行業高速發展，旋轉接頭規格型號已有數百種之多，近年來應用的一些非標旋轉接頭各企業的命名就更加不統一，讓許多采購者有些模糊，不知道如何選型。每次選型都要問：貴公司生產**企業**型號的旋轉接頭嗎？其實仔細分析旋轉接頭規格型號就會找到共同點：

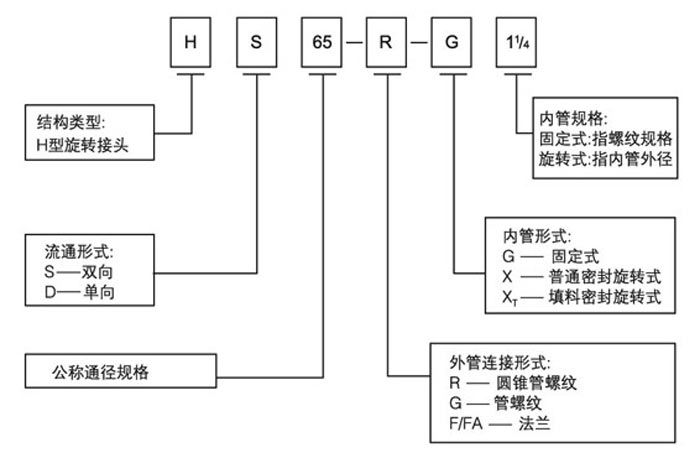

如：XTGSHYS型高速旋轉接頭前兩個字母代表的是企業字號（廠家字號的首字母）GS代表高速，H代表端面密封，S代表雙向流通，Y是企業內部型號的代碼

封結構類型：
Q型=球面密封結構                Q2型=雙球面密封結構        QR型=雙簧密封結構
H型=端面密封結構                 D型=雙端面密封結構
流通形式：
D=單向流通式              S=雙向流通式
公稱規格：

英制規格	公制規格		英制規格	公制規格
1/2-1/8	15-6	4分	1 1/2-3/4	40-20	1寸半
3/4-1/4	20-8	6分	2-1	50-25	2寸
1-3/8	25-10	1寸	2 1/2-1 1/4	65-32	2寸半
1 1/4-1/2	32-15	1寸2	3-1 1/2	80-40	3寸

內管規格：
固定式：指的螺紋規格  旋轉式：指內管外徑
內管形式：
G=內管固定式              X=普通密封內管旋轉式          XT=填料密封內管旋轉式
外管連接形式：
G=管螺紋連接方式          R=圓錐螺紋連接方式            F/FA=法蘭連接方式

HM=端面密封結構和外圓密封結構2種
MD=單向流通式  MS=雙向流通式
